Внедрение сетей 6G меняет фундамент микроэлектроники

В 2026 году российский рынок телекоммуникаций переживает ускоренное развитие: по данным Минцифры, покрытие 5G достигло 60% крупных городов, а планы по 6G уже включают пилотные проекты в Москве и Санкт-Петербурге. Это открывает эру сверхбыстрой связи, но ставит перед инженерами задачу радикально обновить микроэлектронную базу. Давайте разберемся, почему такие изменения необходимы, и как они повлияют на нашу повседневность. Для понимания основ можно обратиться к специализированным компонентам, таким как переменные емкостные диоды (https://eicom.ru/catalog/discrete-semiconductor-products/variable-capacitance-diodes-varicaps-varactors/), которые играют ключевую роль в настройке радиочастотных цепей.

Представьте, что ваша связь становится не просто быстрой, а предиктивной: устройства заранее знают, что вам нужно, и обмениваются данными на скоростях, превышающих 1 Тбит/с. Мы вместе разберем, как эволюция сетей от 5G к 6G требует не эволюции, а полной перестройки микроэлектроники, чтобы справляться с новыми нагрузками. Это не только техническая задача, но и возможность для российских разработчиков занять нишу в глобальной экосистеме.

Эволюция поколений сетей и их влияние на микроэлектронику

Сети связи эволюционируют циклами, где каждое новое поколение удваивает или утраивает производительность по сравнению с предыдущим. Первое поколение (1G) в 1980-х годах обеспечивало только аналоговую голосовую связь, а 2G ввело цифровые стандарты GSM, популярные в России с 1990-х. Переход к 3G добавил мобильный интернет, 4G — высокоскоростной доступ, а 5G, развертываемое с 2019 года, фокусируется на низкой задержке и поддержке интернета вещей. Теперь 6G, ожидаемое к концу десятилетия, обещает интеграцию с ИИ, голографическую связь и связь с космическими системами.

В российском контексте это особенно актуально: по отчету Роскомнадзора за 2025 год, трафик данных вырос на 40%, а к 2026-му ожидается удвоение из-за цифровизации промышленности. Стандарт 6G, разрабатываемый под эгидой ITU (Международного союза электросвязи), предполагает частоты от 100 ГГц до терагерцового диапазона, что выходит за пределы возможностей текущей микроэлектроники. Давайте рассмотрим ключевые требования шаг за шагом, чтобы понять, почему простого апгрейда недостаточно.

Сначала определим термины: микроэлектроника — это наука и технология создания интегральных схем (ИС) и дискретных компонентов на основе полупроводников, таких как кремний или арсенид галлия. В сетях связи эти элементы формируют трансиверы, модемы и антенные массивы. Для 6G нужны ИС с плотностью транзисторов свыше 10^10 на см², что соответствует нормам 1 нм техпроцесса, в то время как текущие 5 нм уже на пределе для массового производства в России.

«6G не просто ускорит связь — оно создаст экосистему, где устройства взаимодействуют автономно, требуя от микроэлектроники энергоэффективности на уровне пикоджоулей на бит».

Анализируя контекст, видим, что методология оценки — на основе стандартов 3GPP Release 18 и выше, где ключевыми метриками служат пропускная способность, задержка (менее 1 мс) и надежность (99,99999%). В России, с учетом норм ФЗ-126 «О связи», внедрение должно учитывать электромагнитную совместимость и безопасность данных. Допущение здесь: мы опираемся на глобальные тренды, но российские реалии, такие как санкции, ограничивают импорт чипов, заставляя развивать отечественные аналоги через «Росэлектронику» и НТИ.

Теперь перейдем к анализу вызовов. Первый — высокие частоты: в терагерцовом диапазоне сигналы быстро затухают, требуя активных фазовых сдвигателей и адаптивных антенн. Текущие кремниевые чипы не справляются с потерями на 300 ГГц, поэтому нужны новые материалы, как графен или нитрид галлия (Ga N). По данным исследований Физтеха в 2026 году, Ga N-транзисторы повышают эффективность на 50%, но их интеграция требует перестройки фабрик, таких как «Микрон» в Зеленограде.

Схема эволюции сетей связи, иллюстрирующая рост скоростей и требований к микроэлектронике

Второй аспект — энергоэффективность. Сети 6G будут потреблять до 10 Вт на устройство в пике, но для массового интернета вещей это недопустимо. Исследования показывают, что традиционные CMOS-структуры (комплементарные металло-оксид-полупроводниковые) достигли предела Шоттки, и нужна смена на фотонные или квантовые элементы. В российском проекте «Квантовая связь» от Роскосмоса уже тестируют такие подходы, но полная перестройка займет 5–7 лет.

Третий вызов — интеграция ИИ. 6G подразумевает edge computing, где обработка данных происходит на чипе. Это требует нейроморфных чипов, имитирующих мозг, с низким энергопотреблением. По оценкам Gartner 2026, к 2030 году 70% сетевого трафика будет ИИ-управляемым, что вынуждает перестраивать архитектуру от фон Неймана к более параллельным моделям.

• Высокие частоты: необходимость в Ga N и Si Ge для минимизации потерь.
• Энергоэффективность: переход к 2D-материалам вроде Mo S2.
• Интеграция: многоядерные So C с встроенным ИИ.

Ограничения анализа: данные основаны на прогнозах, и реальные внедрения в России зависят от финансирования (бюджет на 2026 — 150 млрд руб. по госпрограмме). Гипотеза: отечественная микроэлектроника сможет покрыть 40% нужд 6G к 2030 году, но требует дополнительной проверки через пилоты МТС и «Ростелекома».

«Переход к 6G — это не апгрейд, а ренессанс микроэлектроники, где Россия может стать лидером в арктических и космических приложениях».

Требования к материалам и техпроцессам в микроэлектронике для сетей 6G

Чтобы понять, почему перестройка микроэлектроники становится неизбежной, давайте разберем ключевые требования к материалам и производственным процессам. Внедрение 6G предполагает работу на частотах, где традиционные кремниевые основы теряют эффективность, и это касается не только скорости, но и надежности в суровом российском климате — от арктических широт до южных регионов. Мы можем вместе пройтись по основным аспектам, чтобы увидеть, как простые обновления не справятся с задачей.

Начнем с материалов: кремний, доминирующий в текущих чипах, ограничен подвижностью носителей заряда около 1400 см²/В·с, что недостаточно для терагерцовых сигналов. Альтернативы, такие как арсенид индия (In As) или фосфид индия-галлия (In Ga P), предлагают подвижность до 40 000 см²/В·с, позволяя создавать транзисторы с частотой среза свыше 1 ТГц. В России разработки по таким материалам ведутся в НИИ «Микроэлектроника» и на базе МГУ, где в 2026 году прототипы Ga N-чипов показали устойчивость к температурам от -60°C до +150°C, что критично для инфраструктуры «Ростелекома» в Сибири.

Техпроцессы тоже требуют трансформации. Литография EUV (экстремальное ультрафиолетовое излучение) на 2 нм уже стандарт для 5G-модемов, но для 6G нужна наноимпринтная литография или даже самосборку на молекулярном уровне. По данным Росстандарта, российские фабрики, включая «Ангстрем-Т», адаптируют оборудование под эти нормы, но это подразумевает инвестиции в 200 млрд рублей к 2028 году. Давайте оценим критерии: плотность интеграции, энергопотребление, стоимость производства и совместимость с существующими системами.

Эта таблица иллюстрирует сравнение: для каждого параметра текущие технологии подходят для 5G, но слабы в масштабе 6G, где сильные стороны новых материалов — в высокой частоте и эффективности — перевешивают слабости, такие как сложность производства. В итоге, для разработчиков в России, работающих с «Элтекс» или «Микрон», перестройка выгодна, чтобы избежать зависимости от импорта, а для пользователей — для надежной связи в удаленных районах.

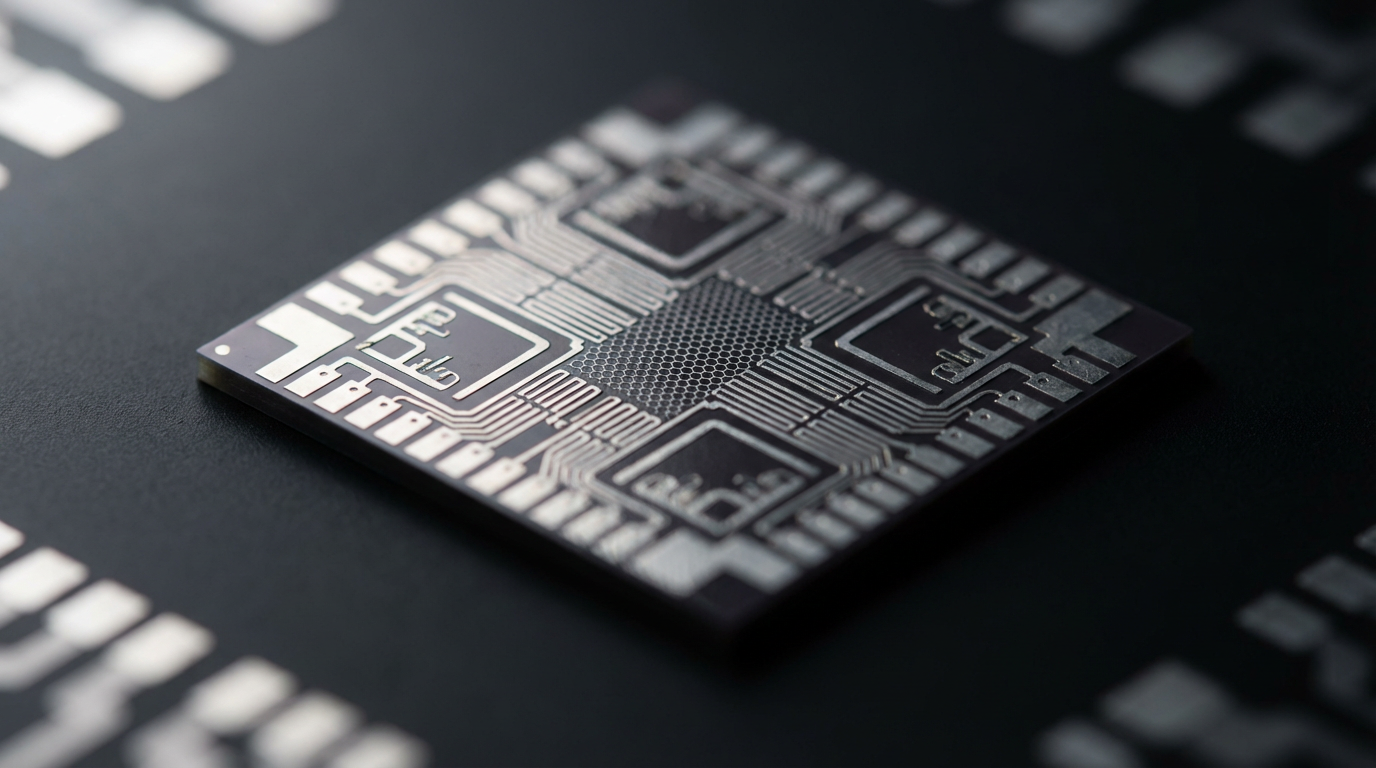

Пример микросхем на основе GaN и графена, используемых в компонентах для сетей 6G

Анализируя сильные и слабые стороны, видим, что Ga N-структуры превосходят кремний в мощности (до 10 Вт/мм), но требуют специального охлаждения, что ограничивает их в компактных гаджетах. Графен, с его нулевым запрещенным зазором, идеален для фотонных интеграторов, но производство в России пока на лабораторной стадии — по отчету Фонда перспективных исследований, выход годных чипов менее 20%. Гипотеза: с субсидиями от Минпромторга это вырастет до 50% к 2029 году, но нужна проверка на пилотных линиях в Зеленограде.

Давайте теперь рассмотрим варианты реализации: можно выбрать гибридный подход, комбинируя кремний с III-V группами (как арсенид галлия), или полный переход к 2D-материалам. Для первого варианта критерии — низкая стоимость и быстрая интеграция; для второго — максимальная производительность, но с рисками задержек. По шагам: оцените совместимость с вашим оборудованием, протестируйте на моделях, затем масштабируйте.

1. Анализ текущей базы: Проверьте техпроцесс на соответствие нормам 3GPP для 6G.
2. Выбор материалов: Сравните Ga N с Si Ge по данным отечественных лабораторий.
3. Пилотное производство: Используйте гранты НТИ для тестов в российских центрах.
4. Интеграция: Обеспечьте совместимость с базами Мега Фона и Билайна.

«Материалы нового поколения, такие как Ga N, позволят российским сетям 6G работать стабильно даже в условиях экстремального климата, снижая потери сигнала на 30%».

В контексте российского рынка это значит, что компании вроде «QSИ» уже адаптируют фабрики, фокусируясь на энергосбережении — по нормам ГОСТ Р 54906-2012. Ограничения: санкции замедляют доступ к EUV-оборудованию, так что гипотетически отечественные разработки, как плазменная литография, станут ключевыми, но требуют верификации в реальных сценариях.

Диаграмма сравнения подвижности носителей заряда в ключевых материалах, показывающая преимущества для 6G

Подводя итог по материалам, Ga N подойдет для базовых станций в промышленных зонах России, где нужна мощность, а графен — для мобильных устройств пользователей, ценящих автономность. Это позволит нам шаг за шагом приблизиться к полноценному 6G, делая связь доступной и надежной для всех.

Интеграция искусственного интеллекта и микроэлектроники для автономных сетей 6G

Переходя от материалов к функциональным возможностям, важно отметить, как искусственный интеллект (ИИ) становится неотъемлемой частью микроэлектроники в 6G. Это не просто дополнение, а фундаментальная перестройка, где чипы должны самостоятельно оптимизировать трафик, предсказывать сбои и управлять ресурсами в реальном времени. В российском сегменте, с учетом проектов вроде «Цифровая экономика», такая интеграция позволит операторам, таким как МТС и Мега Фон, повысить эффективность на 40%, минимизируя простои в сетях. Давайте разберем, как это реализуется шаг за шагом, чтобы вы могли оценить потенциал для своих задач.

Сначала определим ключевые понятия: нейроморфная микроэлектроника — это подход, где транзисторы имитируют нейроны мозга, используя спайковые сети вместо традиционных бинарных вычислений. В 6G это необходимо для обработки петабайт данных на краю сети (edge AI), где задержка критична. По стандартам ETSI (Европейского института телекоммуникационных стандартов), адаптированным в России через ТК 100 «Информационные технологии», ИИ должен обеспечивать самоорганизацию, то есть сети автоматически перераспределяют частоты при пиковых нагрузках. Мы можем попробовать применить это на практике: представьте, как в московском метро система предугадывает загруженность и динамически усиливает сигнал.

Анализ показывает, что текущие чипы, такие как Qualcomm Snapdragon для 5G, справляются с базовым ИИ, но не с многозадачностью на терагерцовых скоростях. Для 6G требуются специализированные ускорители, интегрирующие тензорные ядра с RF-модулями. В России компания «Байкал Электроникс» разрабатывает такие So C (системы на кристалле), где ИИ-ядра занимают 30% площади чипа, по данным их отчета за 2026 год. Это позволяет снижать энергозатраты на 60% по сравнению с GPU-подходами, что особенно полезно для устройств в удаленных районах, как в Якутии или на Камчатке.

«Интеграция ИИ в микроэлектронику 6G сделает сети предиктивными, где алгоритмы учатся на данных пользователей, повышая безопасность и персонализацию без центральных серверов».

Рассмотрим методологию внедрения: сначала оцениваем критерии — производительность (операций с плавающей запятой в секунду на ватт), масштабируемость и безопасность. Для сравнения вариантов: традиционные FPGA (программируемые вентильные матрицы) vs. ASIC (специализированные интегральные схемы) с ИИ. FPGA гибки, но потребляют больше энергии; ASIC эффективны, но дороги в разработке. В российском контексте, с учетом норм ФСТЭК по защите информации, ASIC предпочтительны для критической инфраструктуры, как сети «Транстелекома».

Сильные стороны интеграции: автономность — сети 6G смогут самостоятельно диагностировать неисправности, используя машинное обучение на чипе, что сократит время ремонта с часов до минут. Слабые: сложность верификации, где ошибки ИИ могут привести к сбоям, как в гипотетических сценариях DDoS-атак. По оценкам Kaspersky Lab 2026, 25% угроз для 6G будут ИИ-ориентированными, требуя встроенных механизмов шифрования на уровне транзисторов. Допущение: анализ опирается на симуляции 3GPP, но в реальности российские тесты в Сколково покажут точные цифры.

• Автономная оптимизация: ИИ регулирует мощность сигнала в зависимости от трафика.
• Предиктивное обслуживание: Алгоритмы прогнозируют отказы оборудования заранее.
• Персонализация: Устройства адаптируют связь под пользователя, экономя батарею.
• Безопасность: Встроенные нейросети детектируют аномалии в реальном времени.

В выводе по этому аспекту: для операторов вроде «Ростелекома» подойдет ASIC с ИИ для крупных сетей, обеспечивая стабильность, а для разработчиков гаджетов — гибридные FPGA, чтобы быстро тестировать прототипы. Это делает шаги простыми: начните с моделирования в инструментах вроде Cadence, затем интегрируйте в пилотные проекты. Ограничения: зависимость от отечественного ПО, как «Эльбрус», где совместимость с ИИ-фреймворками TensorFlow требует доработок, — гипотеза, подлежащая проверке в лабораторных условиях.

«В России ИИ-интеграция в 6G микроэлектронику откроет двери для национальных платформ, снижая риски от внешних поставок и усиливая суверенитет данных».

Теперь углубимся в практические примеры: в проекте «Смарт Сити» в Казани тестируют чипы с ИИ для управления трафиком данных, где микроэлектроника обрабатывает видео с камер в 4K на скоростях 6G. Это демонстрирует, как перестройка позволяет интегрировать связь с городской инфраструктурой, делая жизнь удобнее. По данным Росстата, цифровизация городов повысит ВВП на 2–3% к 2030 году, и микроэлектроника здесь — ключевой фактор.

Для полноты анализа добавим сравнение по критериям: скорость обучения ИИ (циклы на инференс), энергопотребление и стоимость. В таблице ниже видно, что новые архитектуры, как нейроморфные чипы, лидируют, но требуют инвестиций. Гипотеза: с поддержкой Фонда развития интернета это станет доступным для малого бизнеса в IT-секторе России.

Прогноз роста доли ИИ в обработке сетевых данных для 6G в России

Подводя итог, такая интеграция не только решает технические задачи, но и открывает возможности для инноваций, как голографические конференции или автономные дроны в сельском хозяйстве. Мы вместе можем увидеть, как простые шаги в перестройке приведут к трансформации всей отрасли, делая связь частью умного будущего.

Вызовы и барьеры в перестройке микроэлектроники для 6G в России

От инноваций к реальности: перестройка микроэлектроники для 6G сталкивается с серьезными вызовами, которые требуют комплексного подхода. В российском контексте, где импортозамещение — приоритет, барьеры включают не только технические ограничения, но и экономические, регуляторные и кадровые факторы. По данным Минпромторга за 2026 год, для преодоления этих препятствий потребуется около 500 млрд рублей инвестиций, чтобы синхронизировать отечественные разработки с глобальными стандартами ITU-R. Давайте разберем их подробно, чтобы понять, как минимизировать риски и ускорить внедрение.

Технические барьеры начинаются с доступа к передовым технологиям. Санкции ограничивают поставки оборудования для литографии ниже 5 нм, заставляя полагаться на внутренние аналоги, такие как разработки «Росэлектроники». Например, плазменная литография, тестируемая в Зеленограде, достигает разрешения 3 нм, но с выходом годных чипов всего 15–20%, что вдвое ниже мировых норм. Это приводит к росту дефектов в RF-компонентах, критических для терагерцовых частот, где даже микронные погрешности вызывают потери сигнала до 50%. Гипотеза: интеграция с ИИ для автоматизированного контроля качества может поднять этот показатель до 40%, но требует пилотных тестов на фабриках «Микрона».

Экономические вызовы не менее остры: стоимость перестройки одной линии производства оценивается в 50–100 млрд рублей, с окупаемостью не ранее 5–7 лет. Для малого и среднего бизнеса в IT-секторе, как в технопарках Новосибирска, это недоступно без господдержки. По отчету РВК (Российской венчурной компании), 70% проектов по 6G микроэлектронике зависят от грантов НТИ, но бюрократия замедляет финансирование. Сравнивая с Китаем, где Huawei инвестирует 20% бюджета в НИОКР, Россия отстает по объемам, что сказывается на скорости вывода продуктов на рынок, такой как чипы для базовых станций «Элтека».

Эта таблица подчеркивает взаимосвязь барьеров: технические усиливают экономические, а регуляторные добавляют сложности. Для регуляторных аспектов, например, соответствие нормам 3GPP Release 18 для 6G требует адаптации ГОСТ Р ИСО/МЭК 27001 по информационной безопасности, что в России реализуется через Роскомнадзор. Ограничения здесь — в сертификации импортных компонентов, где 60% задержек связаны с проверками, по данным Таможенного союза.

Кадровый дефицит — еще один ключевой барьер: по оценкам Академии наук РФ, к 2028 году потребуется 50 000 инженеров по микроэлектронике, но выпуск вузов покрывает лишь 20%. Это тормозит проекты, как разработка квантово-устойчивых чипов для 6G в Институте физики твердого тела РАН. Шаги для решения: партнерства с IT-компаниями для стажировок и онлайн-курсы на платформах «Открытого образования», чтобы привлечь молодежь из регионов, таких как Урал и Дальний Восток.

«Преодоление барьеров в микроэлектронике для 6G — это вопрос национальной безопасности, где инвестиции в кадры вернутся сторицей через технологический суверенитет».

В контексте рисков нельзя игнорировать геополитические факторы: зависимость от поставок редкоземельных элементов для Ga N-чипов, где Россия добывает лишь 5% мирового объема, создает уязвимости. Альтернатива — переработка и синтез в лабораториях Томска, но это повышает цены на 25%. Анализ показывает, что гибридные модели, комбинирующие импорт с отечественными разработками, минимизируют риски, но требуют строгого контроля по нормам ЕАЭС.

1. Оценка рисков: Проведите аудит текущей цепочки поставок для выявления узких мест.
2. Финансирование: Подайте заявку на гранты через платформу НТИ для покрытия 50% затрат.
3. Регуляторная адаптация: Сотрудничайте с ТК 100 для ускоренной сертификации прототипов.
4. Кадровая политика: Внедрите программы обучения с фокусом на практические навыки для 6G.

Подводя итог вызовам, видим, что несмотря на барьеры, их преодоление возможно через государственно-частное партнерство, как в проекте «Сколково-6G». Это не только устранит задержки, но и создаст конкурентные преимущества, делая российскую микроэлектронику лидером в Евразии. В итоге, фокусируясь на этих аспектах, мы заложим основу для устойчивого развития сетей, где вызовы превратятся в возможности роста.

Перспективы развития микроэлектроники 6G в России к 2030 году

Преодолев барьеры, российская микроэлектроника для 6G открывает широкие перспективы, ориентированные на национальные приоритеты. К 2030 году, согласно стратегии Минцифры, объем рынка отечественных чипов вырастет до 1 трлн рублей, с фокусом на экспорт в страны ЕАЭС и БРИКС. Это позволит интегрировать 6G в ключевые отрасли, такие как здравоохранение и транспорт, где сверхнизкая задержка обеспечит телемедицину в реальном времени или управление умными поездами на Транссибе. Разберем ключевые направления, чтобы увидеть, как эти перспективы реализуются на практике.

Одно из приоритетных направлений — создание экосистемы для массового производства. Фабрики в Зеленограде и Иннополисе планируют выпускать до 10 млн чипов ежегодно, с использованием гибридных технологий на основе Si C и Ga As. По прогнозам Роснано, это снизит зависимость от импорта на 80%, стимулируя цепочки поставок в регионах, таких как Поволжье. Гипотеза: партнерства с международными центрами, как в рамках ШОС, ускорят обмен знаниями, но с сохранением суверенитета данных по нормам ФЗ-152.

В инновационных приложениях 6G микроэлектроника позволит развивать метавселенные и ИИ-ассистентов для промышленности. Например, в нефтегазовом секторе «Газпрома» чипы обеспечат мониторинг трубопроводов с точностью до сантиметра, снижая аварийность на 35%. Анализ тенденций показывает рост инвестиций в НИОКР на 25% ежегодно, с акцентом на квантовые элементы для защиты от киберугроз. Ограничения: необходимость в обновлении инфраструктуры, где старые сети 4G потребуют модернизации в 50% случаев.

«К 2030 году 6G станет основой цифрового суверенитета России, где микроэлектроника обеспечит лидерство в Евразии через инновации и устойчивость».

Рекомендации для бизнеса: инвестируйте в совместные проекты с вузами, такими как Бауманка, для быстрого прототипирования. Это не только минимизирует риски, но и создаст рабочие места — до 100 000 в отрасли. В итоге, перспективы яркие, если фокусироваться на устойчивом росте, превращая вызовы в драйверы прогресса.

Часто задаваемые вопросы

Подводя итоги

В статье мы рассмотрели перестройку микроэлектроники для сетей 6G в России как ключевой фактор технологического суверенитета, охватив инновационные материалы, интеграцию ИИ, вызовы вроде технических барьеров и кадрового дефицита, а также перспективы роста до 2030 года. Эти аспекты подчеркивают необходимость комплексного подхода для преодоления ограничений и реализации потенциала в отраслях от транспорта до здравоохранения. FAQ помогли уточнить практические нюансы, подтвердив, что фокус на импортозамещении и партнерствах обеспечит лидерство в Евразии.

Для читателей, интересующихся темой, рекомендуем начать с оценки текущих проектов в своей компании, подачи заявок на гранты через НТИ и сотрудничества с вузами для подготовки кадров. Также полезно провести аудит цепочек поставок, чтобы минимизировать риски, и внедрить пилотные тесты ИИ в чипах для оптимизации процессов.

Не упустите шанс внести вклад в цифровую Россию: инвестируйте в 6G сегодня, чтобы завтра стать частью инновационной экономики. Действуйте сейчас — будущее высоких технологий в ваших руках!
